宁远精密AVM重型减振台
AVM重型减振台
宁远精密可为露天的海洋工程和船用装置设计及定作重型弹簧式减振台和重型垫式减振台，其钢结构通常采用S355J2G3钢制成，并按照海洋工程标准进行涂装（NORSOK M-501 A.1）。其它所有弹性元件均采用AISI316不锈钢，外涂OKS2000石蜡。
重型弹簧式减振台对于极低共振频率、高环境要求和外力作用（如风荷载、波浪荷载和偶然荷载等）振动，AVM重型弹簧式减振台是较优选择。根据所选弹簧的不同，可达到3-6Hz的共振频率。垫式减振台适用于中高共振频率振动、高环境要求和外力作用(如风载荷、波浪载荷和偶然载荷等）。采用不同尺寸的钢丝网垫，可达到8~15Hz的共振频率。减振台的钢度可通过预压内置缓冲器进行调整。由此也可增加减振台的阻尼，降低放大系数。
激励振幅：±1mm,温度范围：-90℃到+300℃。
AVM重型减振台型号
- 重型弹簧式减振台
- 重型垫式减振台

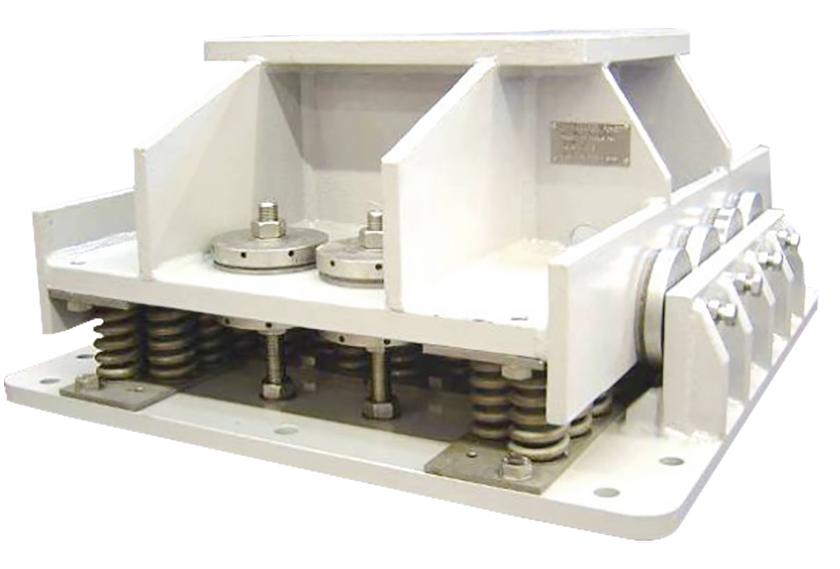

重型弹簧式减振台应用：
本产品可用作转速＞600转/分的旋转机械装置，
如风机、压缩机、发电机组、往复运动机械等的弹性悬浮。
也可用于保护透平机、住宿和办公模块的防振和防冲击保护。

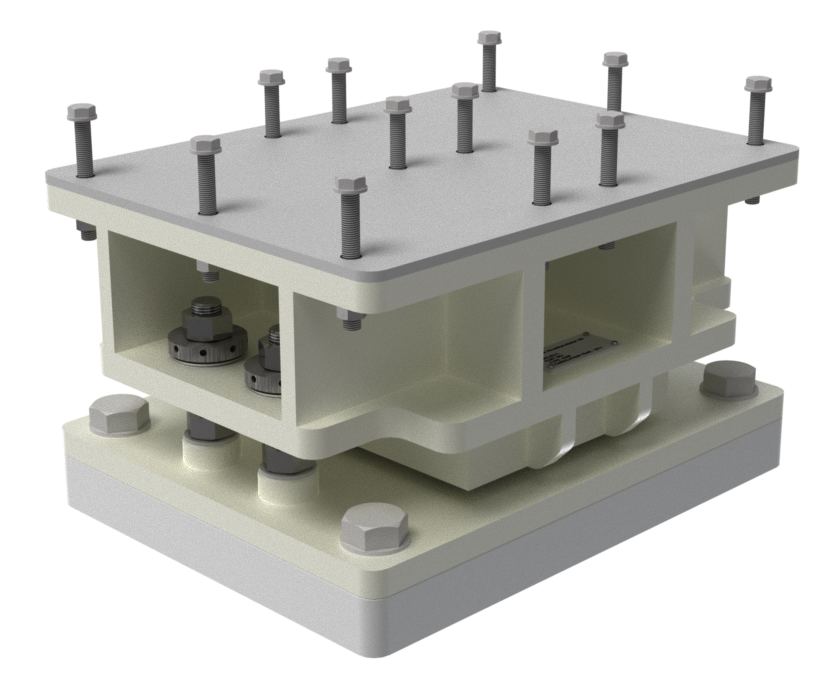

重型垫式减振台应用：
本产品可用作转速＞1200转/分的旋转机械装置，
如风机、压缩机、发电机组、往复运动机械等的弹性悬浮。
也可用于保护透平机、住宿和办公模块的防振和防冲击保护。
为什么选择AVM重型减振台
宁远精密在本领域拥有丰富的经验，运用现代化工具，能够根据客户要求设计各类弹簧式减振台及垫式减振台，满足用户在减振方面的需求。 为了确保系统的性能，我们会进行必要的计算，包括：
（1）运用有限元进行机械强度分析
（2）运用统计能量分析（SEA）法或者有限元法（FEM）
（3）进行模态分析
（4）进行载荷分布计算
（5）进行疲劳强度计算
（6）进行共振频率和衰减计算
（7）进行固紧螺栓和焊接计算
在客户试用我们的产品和系统试用过程中，我们提供完整的技术服务，包括：
（1）材料认证（根据项目需要、实验室测试等）
（2）技术支持（计算机计算、现场支持等）
（3）AutoCAD或Inventor中的绘图（二维安装图、三维演示文稿等）
（4）实验验证机械特性和长期使用性能
（5）维护和安装手册
（6）焊接许可证和质量证书
实用案例精选
Dresser Rand公司-Gjoan Semi EPHC
本案例为一套用于100吨重输出压缩机组（Vectra 40G package）的三点弹性悬浮式减振台，该AVM按照挪威船级（DNV）海洋工程标准设计，能够承受万年一遇的风引起的运动加速度、涡轮机不平衡。27度倾斜、冲击载荷和压缩机组极端失衡等。AVM的谐振频率设计为12Hz，既能焊接到甲板上。也能与基座进行螺栓连接。其加载后的高度为300mm。本产品的较终用户为Statoil。
瓦锡兰公司-Total Rosa Liro
工作重量为102吨的柴油发电机组采用了两套三点式弹性悬浮装置。其弹簧式减震台设计达到23mm的静载扰度，由此谐振频率达到3.3Hz。钢结构和移动限位器按照x、y、z轴方向同时出现与极端极限状态（ULS）和事故极限状态（ALS）载荷相对应的加速度进行设计。钢结构和涂层符合挪威石油标准化组织（NORSOK）要求。这一型式较终应用于一座在安哥拉 Rosa Liro油田工作的深水石油钻井平台。
通用公司动力包-巴西石油公司FPSO
本案例为燃气透平发电机组（每台重155吨）采用4套三点式弹性悬浮装置，以减少传到甲板结构的振动，并保护涡轮免受外部震动的影响。AVM的谐振频率设计3.3Hz。
其设计按照美国船级社（ABS）《浮式生产装置建造和入级指南》2004版，并按照巴西石油公司要求规格进行涂装。该浮式生产储油船（FPSO P-54）现正在巴西Campos盆地Roncadore油田作业。
