JG型剪切式隔振器

JG型剪切式隔振器

示意图

特点及适用范 围:

可作为精密仪器仪表、精密机床、动力机床、空调设备、恒温设备、风机、发电机组、压缩机组、离心机防振基础的减振元件,对隔振、 消振和抵抗冲击有良好的效果。

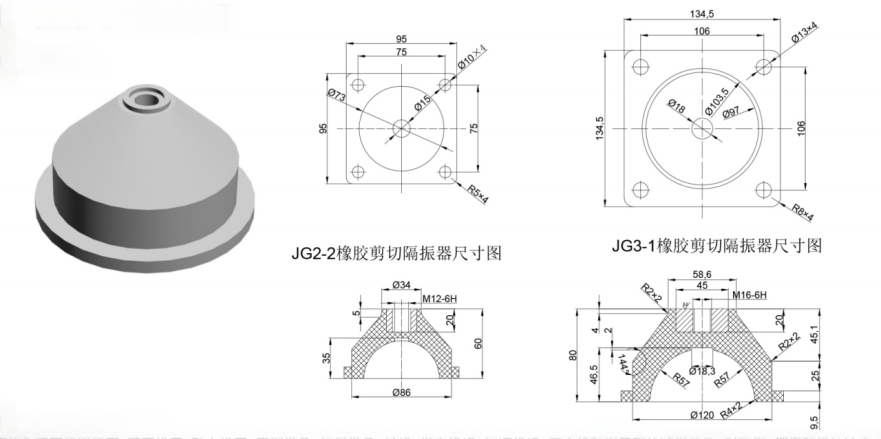

产品安装尺寸

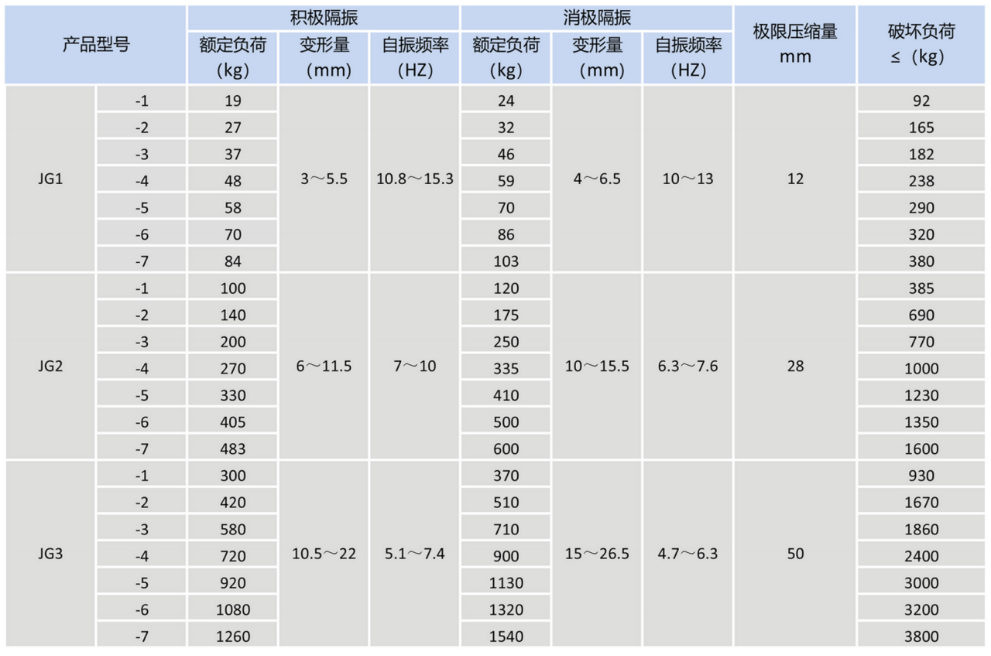

产品性能参数

产品运用

1、积极隔振是防止或减少被支撑体系的振源对外界的影响,消极隔振是指防止或减少外界振源对被支承体系的影响。

2、为考虑安全,分别采取极限压缩量的 1/3 ~ 1/2 为其压缩变形使用范围,则安全系数分别 为 2.5 和 2.0。

3、同类型减振器在相同的压缩量下被支乘体系的竖向自振频号基本相同，而竖向负荷下的横向自振频率随负荷(压缩量)的大小而变化，其数值约为竖向频率的 1.5 倍。

4、工作温度范围 -5℃~ +50℃温度变化时,刚度有所变化。

5、减振器的阻尼比 c/Cc≥0.07.

6、减振器串联(小端相连)使用时,在同样负荷下变形增大一倍,刚度降低一半,频率减少 1/2。用于仪器、电器、灯和轻型平衡机械的防护和隔音减振。
